Forstå hvorfor vannhammer skjer i tilbakeslagsventiler

Vannhammer og trykkstøt er problemer som mange ingeniører og anleggsoperatører snakker om, spesielt i kjemiske og industrielle rørsystemer. Enkelt sagt skjer vannslag når væskestrømmen plutselig stopper eller endrer retning. I tilbakeslagsventiler skjer dette vanligvis når ventilen lukkes for raskt og væsken i bevegelse ikke har noe sted å gå. Resultatet er en trykkøkning som kan bevege seg gjennom rørledningen, forårsake støy, vibrasjoner og noen ganger skade på ventiler, rør og pumper.

I kjemiske systemer som bruker ikke-metalliske rørledninger som PVC-C, PVC-U, PVDF, PPH og FRPP, er det enda viktigere å kontrollere trykkstøt. Disse materialene har sterk korrosjonsbestandighet, men som alle rørmaterialer har de fortsatt trykkgrenser. Kaixin Pipeline Technologies fokuserer på å designe ventiler og rørsystemer som hjelper brukere med å håndtere disse utfordringene under reelle driftsforhold.

Rollen til tilbakeslagsventildesign i trykkkontroll

Den interne strukturen til en tilbakeslagsventil har en direkte innvirkning på hvordan trykkstøt utvikler seg. Tradisjonelle tilbakeslagsventiler med store skiver kan lukkes brått når strømmen reverserer. Denne plutselige stengingen øker risikoen for vannslag. Ved å justere skivevekten, hengselposisjonen og lukkevinkelen, kan produsentene redusere lukkehastigheten og redusere trykktoppen.

For systemer med stor diameter, for eksempel rørledninger som bruker DN800-rør eller DN1000-ventiler, kan selv små endringer i strømningshastighet generere betydelige overspenningskrefter. Det er derfor moderne tilbakeslagsventildesign fokuserer på kontrollert bevegelse i stedet for enkel åpen-og-lukk-adferd.

Bruke dempet og myklukkende mekanismer

En effektiv måte å redusere vannslag på er å bruke tilbakeslagsventiler med dempende eller myklukkende mekanismer. Disse designene bruker fjærer, hydrauliske dempere eller styrede skiver for å bremse lukkehandlingen. I stedet for å smelle stenger ventilen gradvis etter hvert som strømmen avtar.

I kjemiske applikasjoner hvor strømningsforholdene kan endres ofte, hjelper myktlukkende tilbakeslagsventiler til å beskytte både ventilen og de omkringliggende rørene. Denne tilnærmingen brukes ofte i systemer som transporterer etsende væsker, hvor vedlikeholdstilgangen kan være begrenset og pålitelighet er et sentralt problem.

Materialvalg og dets innflytelse på trykkoverspenningsatferd

Materialet til tilbakeslagsventilhuset og interne komponenter påvirker også hvordan trykkstøt absorberes. Ikke-metalliske materialer som PVDF og FRPP har forskjellige elastiske egenskaper sammenlignet med metall. Denne elastisiteten kan absorbere trykksvingninger litt, men den må vurderes nøye under systemdesign.

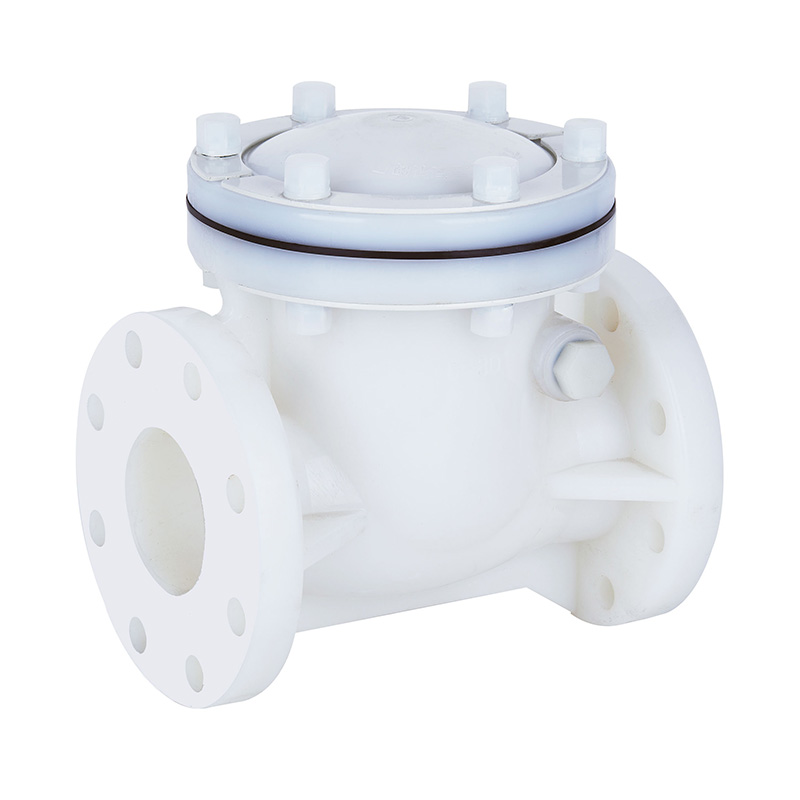

Kaixin Pipeline Technologies utvikler ikke-metalliske tilbakeslagsventiler som matcher oppførselen til plastrørsystemer. Ved å justere ventilens materialegenskaper med rørmaterialer, reagerer systemet mer jevnt på trykkendringer, og reduserer lokaliserte spenningspunkter.

Rørledningsoppsett og installasjonspraksis

Selv den beste tilbakeslagsventildesignen kan ikke fullstendig forhindre vannslag dersom rørledningen ikke er riktig planlagt. Lange rette løp, høye strømningshastigheter og plutselige endringer i rørdiameter øker risikoen for trykkstøt. Installering av tilbakeslagsventiler for langt fra pumper eller ved feil orientering kan også forverre problemet.

I kjemiske anlegg er ventiler ofte installert i trange rom. Nøye oppmerksomhet til ventilposisjon, strømningsretning og støttestrukturer bidrar til å minimere vibrasjoner og trykksjokk. Installasjonspraksis bør alltid samsvare med ventilprodusentens anbefalinger.

Kontrollerer strømningshastigheten for å redusere overspenningsenergien

Strømningshastighet spiller en stor rolle i hvor sterk trykkstøt blir. Høyere hastigheter betyr mer kinetisk energi, noe som oversettes til sterkere vannslag når strømmen stopper. Ved å designe systemer med moderate strømningshastigheter kan ingeniører redusere overspenningsrisikoen betydelig.

Dette er spesielt relevant i ikke-metalliske rørledninger med stor diameter. Bruk av riktig dimensjonerte tilbakeslagsventiler og rør bidrar til å opprettholde balanserte strømningsforhold og unngår unødvendig belastning på systemet.

Kombinerer tilbakeslagsventiler med overspenningsvernenheter

I noen systemer er ikke tilbakeslagsventiler alene nok til å håndtere trykkstøt. Ytterligere enheter som luftkamre, overspenningstanker eller trykkavlastningsventiler kan brukes sammen med tilbakeslagsventiler. Disse komponentene absorberer overskudd og frigjør det på en kontrollert måte.

I kjemiske applikasjoner hvor prosessstabilitet er kritisk, gir kombinasjonen av flere beskyttelsesmetoder et ekstra lag med sikkerhet. Denne tilnærmingen brukes ofte i systemer med hyppige start og stopp av pumpen.

Sammenligning av tilbakeslagsventiltyper og deres innvirkning på vannhammer

Ulike tilbakeslagsventiltyper oppfører seg forskjellig under skiftende strømningsforhold. Å forstå disse forskjellene hjelper brukerne å velge riktig løsning for systemet deres.

Vedlikehold og langsiktige ytelseshensyn

Over tid kan slitasje og avleiringer endre hvordan en tilbakeslagsventil stenger. Økt friksjon eller feiljustering kan føre til forsinket eller ujevn lukking, noe som øker risikoen for trykkstøt. Regelmessig inspeksjon og vedlikehold bidrar til å sikre at ventilen fortsetter å fungere som tiltenkt.

I korrosive miljøer hjelper valg av materialer som motstår kjemisk angrep opprettholde jevn ventildrift. Kaixin Pipeline Technologies designer tilbakeslagsventiler med langsiktig stabilitet i tankene, og hjelper brukere med å opprettholde konsistent ytelse med rutinemessig vedlikehold.

Tilpasse tilbakeslagsventilvalg til reelle driftsforhold

Å redusere vannslag handler ikke om en enkelt løsning, men om å tilpasse tilbakeslagsventildesignet til faktiske driftsforhold. Faktorer som væsketype, temperatur, trykkområde, rørmateriale og systemoppsett spiller alle en rolle.

For kjemiske systemer som bruker ikke-metalliske ventiler og rørledninger, gir en godt tilpasset kombinasjon av materialvalg, ventilstruktur og installasjonspraksis bedre kontroll over trykkstøt. Denne tilnærmingen støtter sikrere drift og lengre levetid over hele rørsystemet.

Spørsmål: Hvordan bidrar tilbakeslagsventiler i kjemiske rørledninger til å beskytte pumper og nedstrømsutstyr?

A: I kjemiske rørledningssystemer brukes tilbakeslagsventiler for å forhindre omvendt strømning som kan oppstå under pumpestans eller trykkfluktuasjoner. Ved å blokkere tilbakestrømning bidrar de til å redusere risikoen for pumpeskader, tetningsslitasje og forurensning av oppstrømsutstyr, noe som er spesielt viktig ved håndtering av korrosive medier.

Spørsmål: Hvilke faktorer bør vurderes når du velger tilbakeslagsventiler for etsende væsker?

A: Materialkompatibilitet er en primær bekymring ved håndtering av etsende væsker. Tilbakeslagsventiler laget av PVC-C, PVC-U, PVDF, PPH eller FRPP velges vanligvis basert på kjemisk motstand, driftstemperatur og trykkforhold. Å matche ventilmaterialet med rørledningssystemet bidrar til å opprettholde stabil langtidsdrift.

Spørsmål: Hvordan fungerer ikke-metalliske tilbakeslagsventiler i rørsystemer med stor diameter?

A: I rørledninger med stor diameter er ikke-metalliske tilbakeslagsventiler utformet for å balansere strømningskontroll og strukturell stabilitet. Riktig konstruerte ventilhus og interne komponenter lar dem håndtere høyere strømningsvolumer samtidig som kontrollert lukkeatferd opprettholdes, noe som bidrar til å redusere vibrasjoner og trykksvingninger i systemet.

Spørsmål: Kan tilbakeslagsventiler tilpasses for forskjellige installasjonsretninger?

A: Ja, tilbakeslagsventiler kan utformes for å passe horisontal eller vertikal installasjon avhengig av systemkrav. Å velge riktig struktur og orientering sikrer at ventilskiven eller platen beveger seg jevnt med strømmen, noe som støtter pålitelig drift under varierende prosessforhold.

Spørsmål: Hvordan påvirker tilbakeslagsventildesign vedlikeholdskravene?

A: Den interne strukturen til en tilbakeslagsventil påvirker direkte slitasjemønster og vedlikeholdsfrekvens. Design med styrede skiver eller forenklede strømningsbaner har en tendens til å redusere ujevn slitasje og oppbygging, noe som gjør rutinemessig inspeksjon og vedlikehold mer håndterlig i miljøer for kjemisk prosessering.

Spørsmål: Hvilken rolle spiller tilbakeslagsventiler for å opprettholde prosessstabilitet?

A: Ved å forhindre uønsket omvendt strømning bidrar tilbakeslagsventiler til å opprettholde stabilt trykk og strømningsretning gjennom hele rørledningen. Denne stabiliteten er viktig i kjemiske prosesser der konsistente driftsforhold støtter produktkvaliteten og reduserer sannsynligheten for ikke-planlagte driftsstanser.

Spørsmål: Hvordan kan tilbakeslagsventiler integreres med andre ikke-metalliske rørkomponenter?

A: Tilbakeslagsventiler velges vanligvis for å matche det samme materialsystemet som rør og fittings. Bruk av kompatible ikke-metalliske komponenter bidrar til å sikre jevn termisk ekspansjon, kjemisk motstand og trykkytelse over hele rørledningen, og støtter pålitelig systemintegrasjon.
