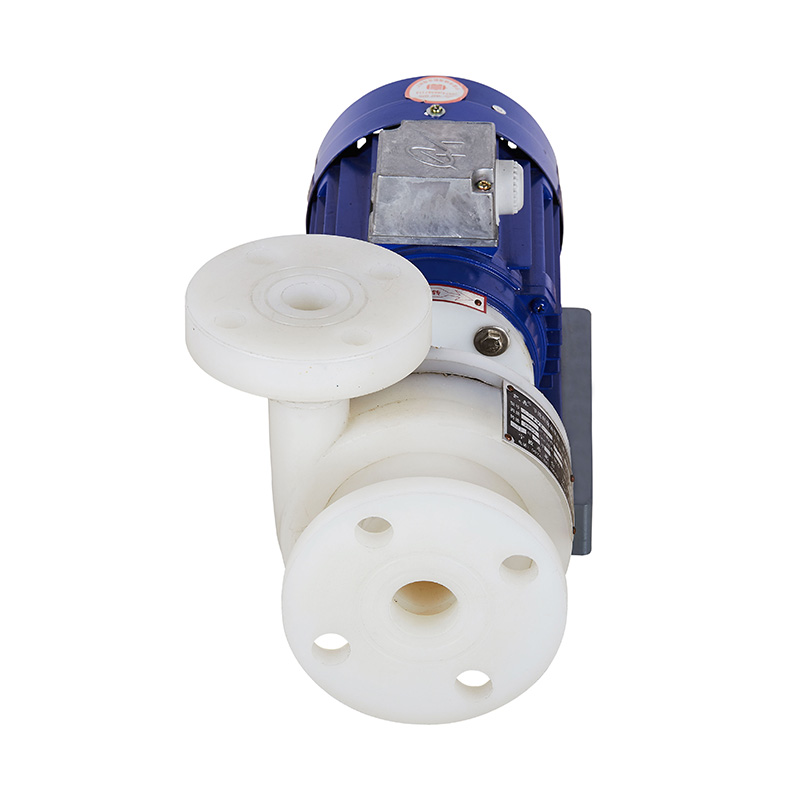

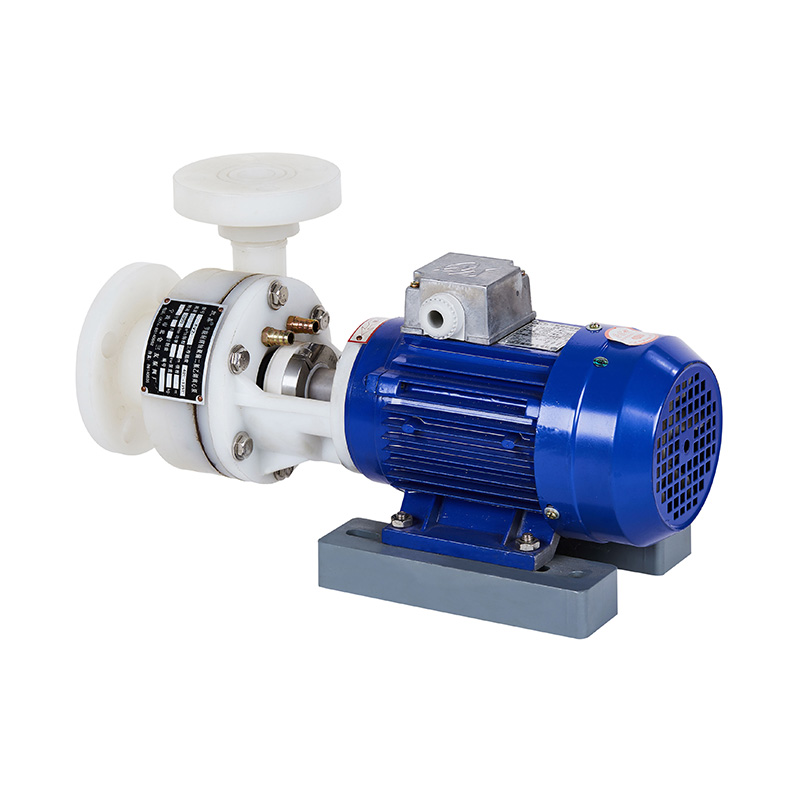

FV direktekoblet sentrifugalpumpe GB Standard

Fabrikken vår spesialiserer seg på å produsere korrosjonsbestandige sentrifugal- og selvsugende pumper i to materialer - PVDF og FRPP - i fire serier (FV, FP, FVZ, FPZ).  PVDF-pumper er egnet for håndtering av sterke syrer, kraftige oksidanter, halogener, aromatiske hydrokarboner, alifatiske forbindelser og klorerte løsningsmidler, med et driftstemperaturområde på -40°C til 140°C.  FRPP-pumper er ideelle for sterke alkalier så vel som generelle syrer, baser, salter og deres derivater, med et driftstemperaturområde på -40°C til 90°C.  Pumpene drives vanligvis av energieffektive Y-type motorer. Eksplosjonssikre motorer kan leveres på forespørsel.
Hvis brukere har spesielle krav angående strømningshastighet, trykkhøyde, hastighet eller kraft, tilbyr fabrikken vår teknisk støtte for å levere tilpassede løsninger.

Ass temseratur bundet liste
Materialeee Middels temseratur℃ Materialeee Middels temseratur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃
Installasjonsvedlikehold

1. Etter langtranssort til sroduksjonsstedet, bør sumsen pakkes ut og inspiseres før installasjon for å sikre at alle pumpekomponenter er intakte. Eventuelle løse fester skal etterstrammes. Kontroller konsentrisiteten til pumpeakselen og motorakselen og korriger eventuell løshet.

2. Pumpehuset er fullstendig sprøytestøpt av PVDF- eller FRPP-harpiks. Utgangsrøret bør ha en støttebrakett eller henger, og flensen skal ikke stole utelukkende på trykk for å motstå trykket for å forhindre deformasjon og skade. Vanntapet bør minimeres i innløpsrøret, og det bør ikke brukes mer enn to 90° albuer. FP og FV sentrifugalpumper bør ha en fotventil installert foran på sugerøret for å sikre at pumpehuset er fylt med væske før start. En sil bør installeres ved sugerøret eller fotventilinnløpet for å forhindre at rusk trekkes inn i pumpehuset og sikre riktig drift.

3. Bolter ved tilkoblingspunktene til pumpehuset skal være jevnt strammet, og innløps- og utløpsrørforbindelsene skal være tette og lekkasjesikre. Ellers vil vakuumekstraksjon bli påvirket, væske kan ikke trekkes, eller flyt eller hode kan være utilstrekkelig.

Selvsugende pumpe

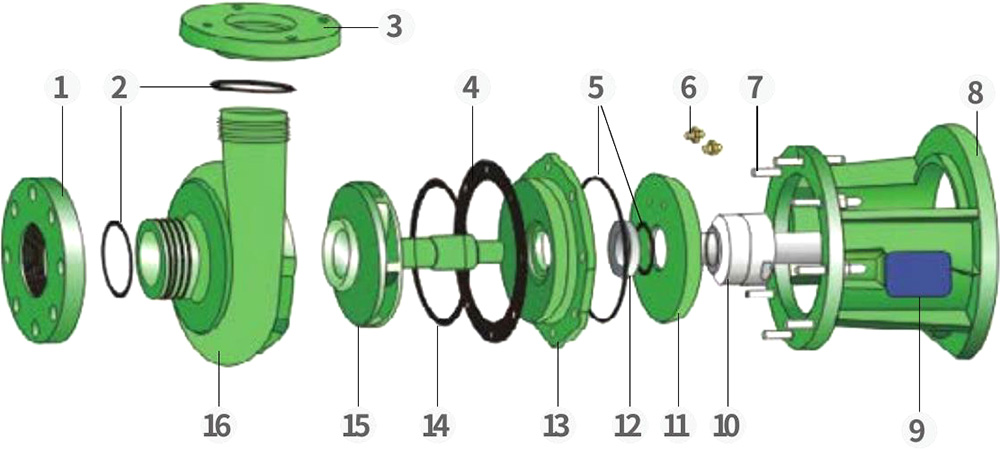

Direkte tilkobling Type Sentrifugalpumpe Montering Detaljtegning

Delmaterialetabell

Nei. Navn Material
1 Innløpsflens FRPP.PVDF
2 Tetningsring EPDM.FPM
3 Pumpehus FRPP.PVDF
4 Forseglingsfilm EPDM.FPM
5 Tetningsring EPDM.FPM
6 Kjølevannsdeksel Stål
7 Dobbelthodet stud Stål,StainlessSteel
8 Støtte FRPP
9 Datoplate Aluminium
10 Den mekaniske tetningen beveger seg Sic
11 Avkjøler lokket FRPP.PVDF
12 Mekanisk tetning statisk kobling Sic
13 Dekke FRPP.PVDF
14 Tetningsring EPDM.FPM
15 Impelleraksel FRPP/ Stål PVDF Stål
16 Sentrifugalpumpepumpehus FRPP.PVDF



Selvsugende pumpe

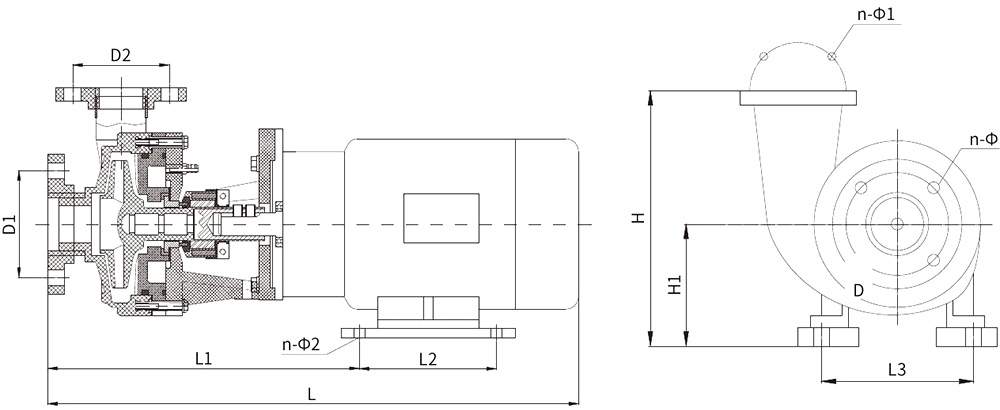

Dimensjonsliste                                                      Enhet :mm

Type /Dimensjon

Dimensjonsliste

Innløpsflens

Pumpehus

L

L1

L2

L3

H

H1

n-Φ2

D1

n-Φ

D2

4—Φ2

25F

p (D)-8

400

190

145

110

210

100

4-12

25

Krymping

25

Krymping

v

32F

p (D)-11

400

190

145

110

210

100

4-12

32

Krymping

25

Krymping

v

40F

p (D)-18

500

260

145

140

270

130

4-12

110

8-18

100

4-18

v

50F

p (D)-20

515

255

145

140

280

120

4-12

125

8-18

110

4-18

v

65F

p (D)-25

650

390

140

190

300

120

4-12

145

8-18

125

4-18

v

80F

p (D)-30

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

80F

p (D)-32

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

100F

p (D)-20

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v

100F

p (D)-32

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v
