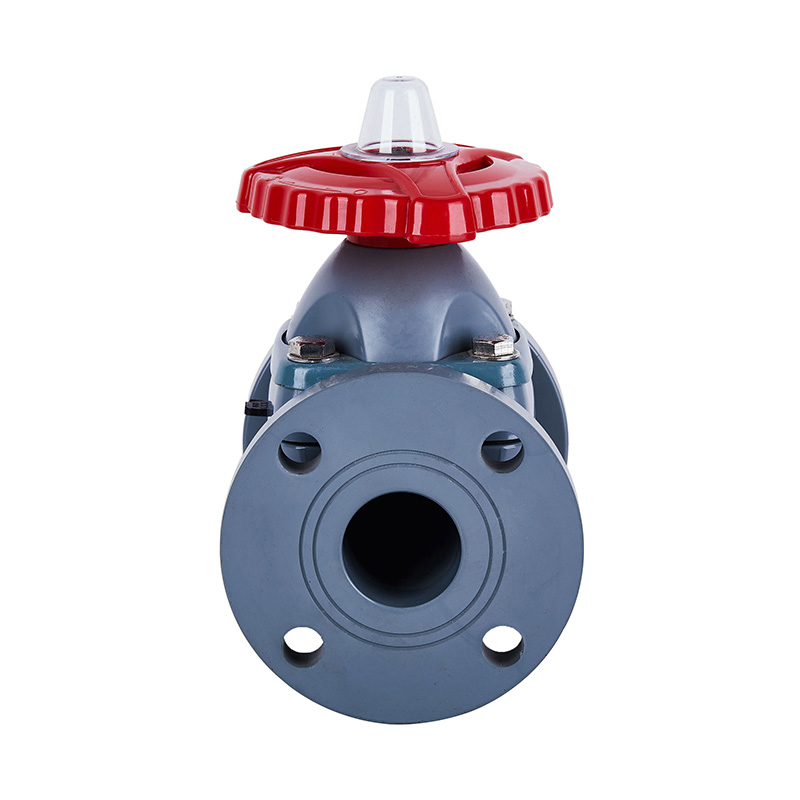

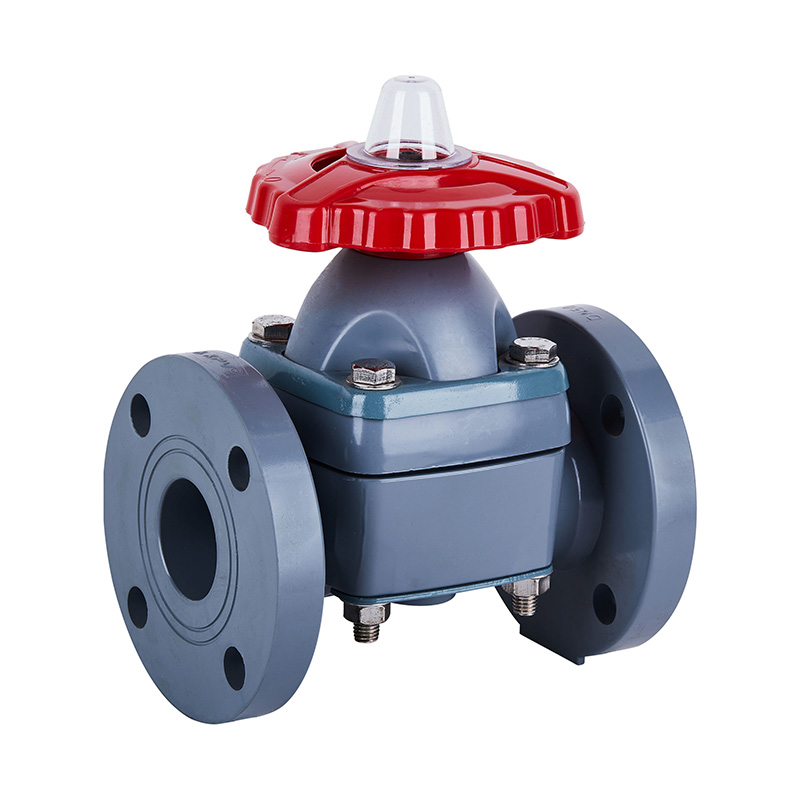

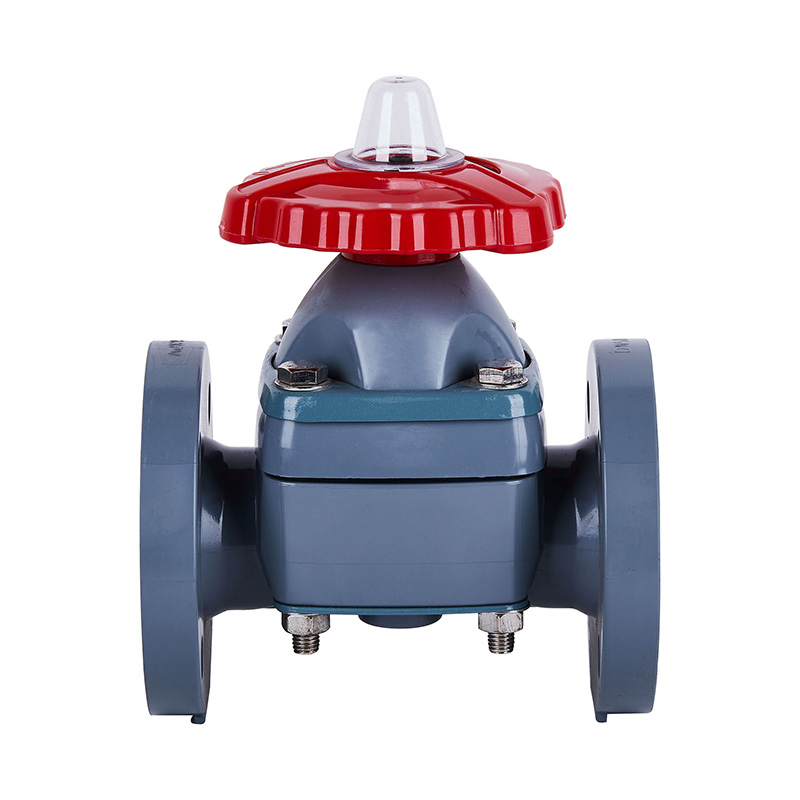

CPVC Flenstype Membranventil DN15-300

CPVC Flenstype Membranventil DN15-300

Super slitesterk høytemperatur manuell ny design CPVC flens plastmembranventil for sur væske og vannforsyning


Produktnavn: CPVC membranventil

Farge: Grå

Størrelse: DN15-DN250

Modellnummer: G41F-10V

Søknad: Generelt

Materiale: Plast

Medietemperatur: Høy temperatur, middels temperatur

Trykk: Middels trykk

Strøm: Manuell

Medier: Syre

Portstørrelse: DN15-DN250

Struktur: Diafragma

Tilkobling: Flensender

Sertifikat: ISO9001

Medium: Syre

Arbeidstrykk: 0-10 bar

Ventiltype: 1-veis

Tetning: EPDM F46

Leveringstid: 7 dager

MOQ: 1 stk

0086 180 6712 3173 Kontakt oss
PREV：PVDF Flenstype Membranventil DN15-300
NEXT：UPVC Flenstype Membranventil DN15-300
  • Beskrivelse
  • Tilleggsinformasjon
  • De viktigste strukturelle funksjonene

    1. Tetningsmembranen er laget av F46 eller PFA, antall folder er ≥120 000 ganger, og korrosjonsmotstanden tilsvarer F4.

    2.Ta i bruk skrueløftestrukturen, åpnings- og lukkekraften er enorm og stabiliteten er god.

    Apptemperaturbundet liste

    Materialeee Middels temperatur°C Material Middels temperatur°C
    CPVC -20℃~95℃ PPH -20℃~110℃
    UPVC -0℃~65℃ PVDF -40℃~150℃
    FRPP -14℃~90℃

    Diafragmaventilmontering Detaljtegning

    Ingen. Navn Material
    1 Dekningsgrense SOM
    2 Stud Stål, rustfritt stål.
    3 Holdemutter FRPP
    4 Vaskemaskin FRPP
    5 Hjul Legeringsmateriale
    6 Plate Stål, rustfritt stål
    7 Dobbelthodet bolt og mutter Stål, rustfritt stål
    8 Panser FRPP, PVDF, UPVC, CPVC, PPH
    9 Åk mutter Ht300 stål
    10 Stilk Stål, rustfritt stål
    11 plate FRPP, PVDF, UPVC, CPVC, PPH, Stål, Rustfritt stål, C.I.FRP
    12 Flim EPDM, FPM
    13 Diafragma F46.PFA
    14 Kropp FRPP, PVDF, UPVC, CPVC, PPH
    15 Plate Stål, rustfritt stål

    Arbeidstrykk og arbeidstemperaturliste

    Kaliber/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Dimensjonsliste

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Se oversikt
CPVC Flenstype Membranventil DN15-300

Å bære drømmen din til verden Kvalitet er liv

Vi er ledende selskap på dette feltet, vi tilbyr spesifikke løsninger for alle våre kunder
En membranventil er en type ventil som bruker en fleksibel membran for å skille strømningspassasjen fra ventilens betjeningsmekanisme. Membranen, som typisk er laget av gummi eller et annet fleksibelt materiale, er koblet til en stamme som går gjennom ventilhuset. Når stammen flyttes opp eller ned, komprimerer eller dekomprimerer den membranen, som igjen åpner eller lukker strømningspassasjen.
Membranventiler brukes ofte i applikasjoner hvor det er behov for å isolere strømningspassasjen fra ventilens betjeningsmekanisme for å forhindre forurensning eller lekkasje. De er mye brukt i kjemisk, farmasøytisk, mat- og drikkevareindustri. Det er også mye brukt i renrom, sanitære og sterile applikasjoner. De kan også brukes i applikasjoner der væsken som kontrolleres er slitende eller etsende, da membranen kan være laget av materialer som er motstandsdyktige mot disse forholdene.
Membranventiler er designet for å gi lang levetid og lave eierkostnader. Et bredt spekter av materialer, tilkoblinger og strømningsklassifiseringstester er tilgjengelige. Membranventiler tilbyr et utmerket kompromiss mellom pålitelighet, kostnad og ytelse.
