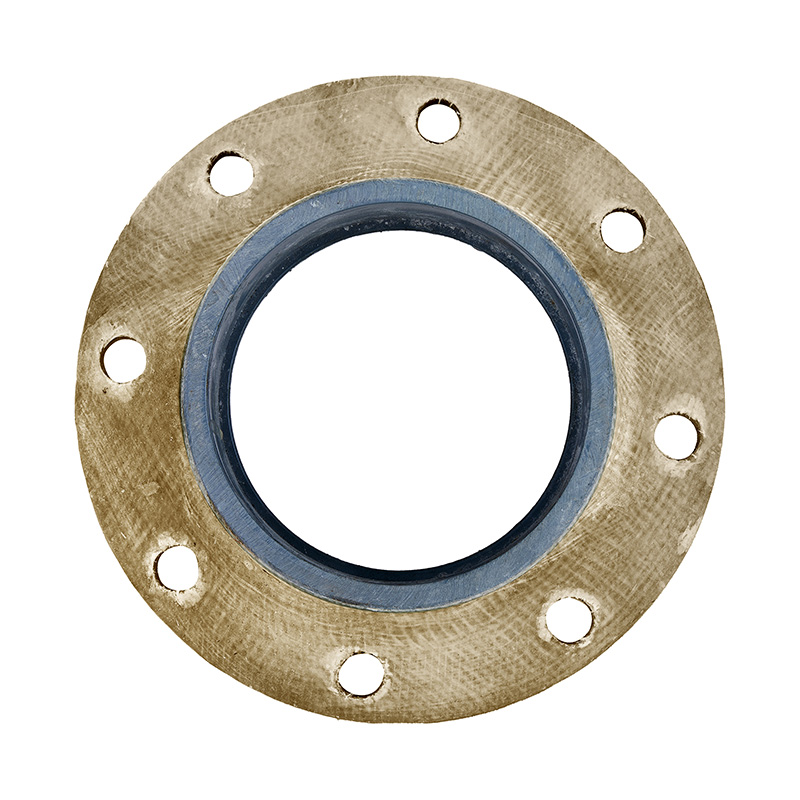

FRP/PVC-C, FRP/PVC-U Glassfiberarmert plastbelagt flens
FRP/PVC-C, FRP/PVC-U Glassfiberarmert plastbelagt flens
| App temperatur bundet liste |
| Materialee | Middels temperatur℃ | Materialee | Middels temperatur℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Produktets strukturelle egenskaper |
1. Lett og høy styrke
Den relative tettheten er mellom 1,5 og 2,0, bare 1/4 til 1/5 av karbonstål, men dens strekkstyrke nærmer seg eller til og med overskrider den for karbonstål, og dens spesifikke styrke er sammenlignbar med den for høyverdig legert stål.
2. Utmerket korrosjonsbestandighet
FRP er et utmerket korrosjonsbestandig materiale, som gir utmerket motstand mot luft, vann, moderate konsentrasjoner av syrer, alkalier, salter og ulike oljer og løsemidler.
3. Utmerkede elektriske egenskaper
FRP er et utmerket isolasjonsmateriale som brukes i isolatorer. Den opprettholder gode dielektriske egenskaper selv ved høye frekvenser og har utmerket mikrobølgetransmittans.
4. Utmerkede termiske egenskaper
FRP har lav varmeledningsevne og er Den termiske ledningsevnen er 1,25-1,67 kJ/s, kun 1/100-1/1000 av metallets, noe som gjør det til et utmerket varmeisolasjonsmateriale.
5. Utmerket designbarhet
Fleksibel design av ulike strukturelle produkter for å møte spesifikke applikasjonskrav, som sikrer utmerket produktintegritet og muliggjør valg av materialer for å møte kravene til produktytelse.
6. Utmerket produksjonsevne
Fleksibel støpeteknologi kan velges basert på produktform, tekniske krav, bruksområde og mengde. Prosessen er enkel, gir mulighet for ett-trinns støping og gir utmerkede økonomiske fordeler. Dette er spesielt fordelaktig for komplekse, utfordrende og lavvolumsprodukter, og fremhever dens overlegne bearbeidbarhet.

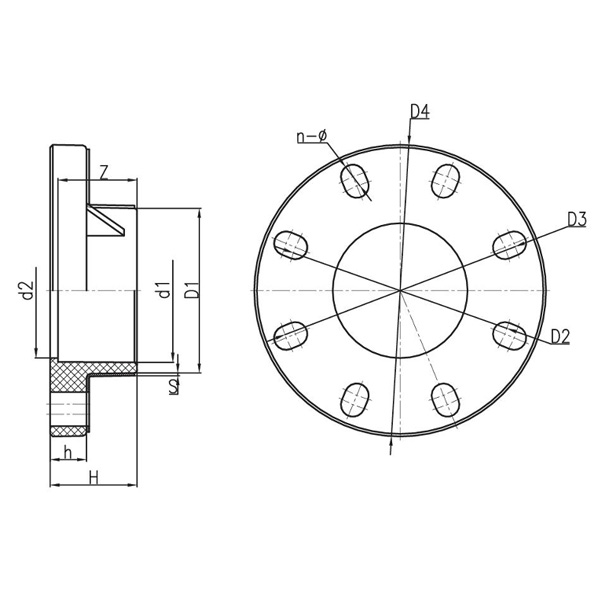

| Komposittflens |
| DN | D1 | D2 | D3 | D4 | d1 | d2 | H | h | Z | S | n- Φ | ||||||||||||||||||||||||||||||||||||||||||||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | 65 | 70 | 95 | 20 | 17 | 20 | 14 | 16 | 12 | 14 | 16 | 4-Φ15X20 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 36 | 70 | 75 | 105 | 25 | 22 | 23 | 16 | 19 | 12 | 14 | 16 | 4-Φ15X18 | ||||||||||||||||||||||||||||||||||||||||||
| 25 | 46 | 79 | 90 | 120 | 32 | 28 | 27 | 16 | 22 | 12 | 14 | 18 | 4-Φ16X22 | ||||||||||||||||||||||||||||||||||||||||||
| 32 | 53 | 89 | 100 | 140 | 40 | 36 | 31 | 17 | 26 | 12 | 16 | 18 | 4-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 40 | 64 | 98 | 110 | 150 | 50 | 45 | 36 | 19 | 31 | 12 | 18 | 20 | 4-Φ18X25 | ||||||||||||||||||||||||||||||||||||||||||
| 50 | 77 | 120 | 125 | 165 | 63 | 58 | 43 | 21 | 38 | 15 | 18 | 20 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 65 | 92 | 140 | 145 | 185 | 75 | 69 | 50 | 22 | 44 | 18 | 20 | 25 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 80 | 108 | 150 | 160 | 200 | 90 | 84 | 57 | 25 | 51 | 18 | 20 | 25 | 8-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 100 | 131 | 175 | 190.5 | 225 | 110 | 104 | 67 | 28 | 61 | 18 | 20 | 25 | 8-Φ18X26 | ||||||||||||||||||||||||||||||||||||||||||
| 125 | 160 | 210 | 216 | 250 | 140 | 134 | 82 | 30 | 76 | 18 | 25 | 30 | 8-Φ20X22 | ||||||||||||||||||||||||||||||||||||||||||
| 150 | 180 | 240 | 242 | 280 | 160 | 154 | 92 | 30 | 86 | 18 | 25 | 30 | 8-Φ23X24 | ||||||||||||||||||||||||||||||||||||||||||
| 200 (PN10) | 253 | 290 | 295 | 338 | 225 | 219 | 125 | 35 | 119 | 20 | 30 | 35 | 8-Φ23X27 | ||||||||||||||||||||||||||||||||||||||||||
| 200 (PN16) | 249 | — | 295 | 340 | 225 | 219 | 125 | 28 | 119 | 20 | 30 | 35 | 12-Φ23 | ||||||||||||||||||||||||||||||||||||||||||
| 250 | 310 | 350 | 362 | 406 | 280 | 254 | 153 | 30 | 146 | 25 | 35 | 40 | 12-Φ25X31 | ||||||||||||||||||||||||||||||||||||||||||
| 300 | 348 | 400 | 432 | 483 | 315 | 300 | 174 | 30 | 164 | 25 | 35 | 45 | 12-Φ25X41 | ||||||||||||||||||||||||||||||||||||||||||
| 350 | 393 | 460 | 470 | 520 | 355 | 348 | 197 | 35 | 184 | 30 | 40 | 50 | 16-Φ22X27 | ||||||||||||||||||||||||||||||||||||||||||
| 400 | 440 | 515 | 525 | 580 | 400 | 390 | 218 | 35 | 206 | 30 | 40 | 60 | 16-Φ26X31 | ||||||||||||||||||||||||||||||||||||||||||
| 450 | 494 | 561 | 589 | 640 | 450 | 430 | 243 | 40 | 231 | 35 | 45 | 65 | 20-Φ26X36 | ||||||||||||||||||||||||||||||||||||||||||
| 500 | 548 | 620 | 650 | 715 | 500 | 480 | 271 | 40 | 256 | 35 | 50 | 70 | 20-Φ26X41 | ||||||||||||||||||||||||||||||||||||||||||
| 600 | 692 | 725 | 780 | 840 | 630 | 571 | 506 | 42 | 321 | 40 | 55 | 75 | 20-Φ30X58 | ||||||||||||||||||||||||||||||||||||||||||
