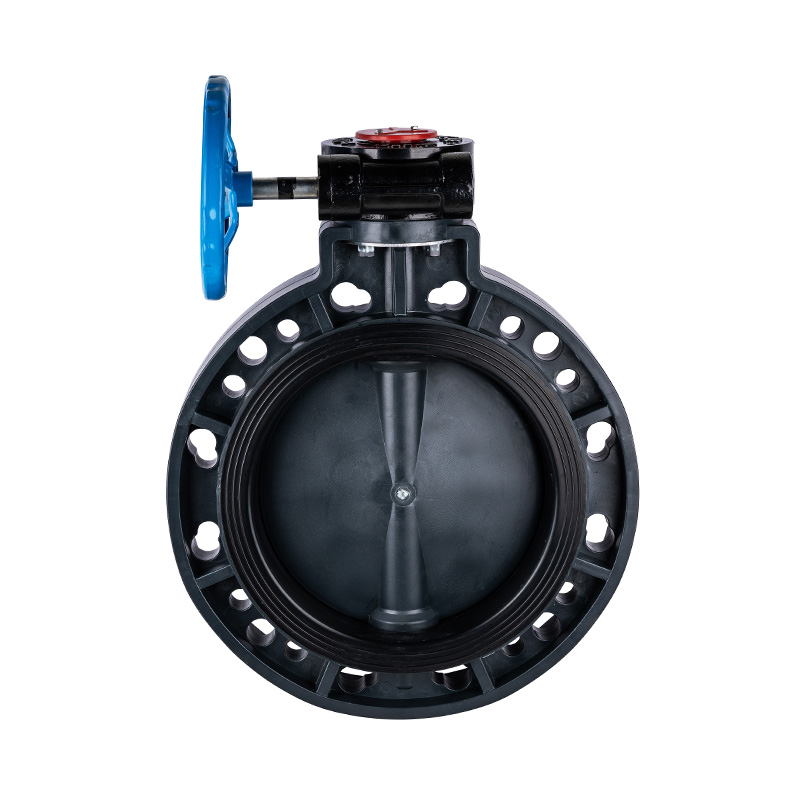

FRPP D371X-10S Worm-Gear Butterfly Ventil DN40-1000 40A-1000A JIS Standard

FRPP snekkegear spjeldventil, manuell, senterforsegling, myk forsegling, DN40-1000, industriell og innenlandsk plasthåndtaksventil, JIS Standard
Kjøremodus: Manuell
Tilkobling: Wafer
Struktur: Senterforsegling
Tetningstype: Tvangsforsegling
Stamme: Standard
Trykkklasse: 1.0Mpa(10bar)
Arbeidstemperatur: -20~120°C
Tetningsmateriale: Myk forsegling
Bruksområde: Industriell bruk, Vann Industriell bruk
Stammateriale: stål, rustfritt stål
Merke: KXPV
Størrelse: DN40-1000
Opprinnelse: Zhejiang, Ningbo

Produktets strukturelle egenskaper
1. Ventilen er kompakt og lett, enkel å demontere og vedlikeholde, og kan installeres i alle posisjoner.
2. Enkel og kompakt struktur med lavt dreiemoment, som tillater rask 90° rotasjon for rask åpning.
3.Lineære strømningsegenskaper med utmerket reguleringsytelse

App temperatur bundet liste

Materialeeee Middels temperatur℃ Materialeeee Middels temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Delmaterialetabell

Nei.

Navn

Materialeeee

1

Hjul støpejern, aluminiumslegering

2

Snekkegir bjørn Stål

3

Data Ipate Aluminium

4

Sekskantbolt Stål,StainlessSteel

5

Snekkegirlokk støpejern, aluminiumslegering

6

Snekkeutstyr støpejern, aluminiumslegering

7

Begrensningsbolt Stål,StainlessSteel

8

Stem Stål,StainlessSteel

9

Dobbelthodet stud Stål,StainlessSteel

10

Sekskantmutter Stål,StainlessSteel

11

Tetningsgummi EPDM, FPM
12 Ventilplate FRPP,PVDF,PVC-C,PVC-U,PPH
13 Kropp FRPP,PVDF,PVC-C,PVC-U,PPH

Snekkegir Type Butterfly Ventil Montering Detaljtegning

Delmaterialetabell

NEI.

Navn på deler

Materialeeee

Antall.

1

Hjul støpejern

1

2

Snekkeutstyr støpejern

1

3

Pin Stål

1

4

Nøttekopp FRPP

4

5

Kropp FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ventilplate FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tetningsgummi EPDM, FPM

1

8

Stem Stål,StainlessSteel

1

Dimensjonsliste

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
