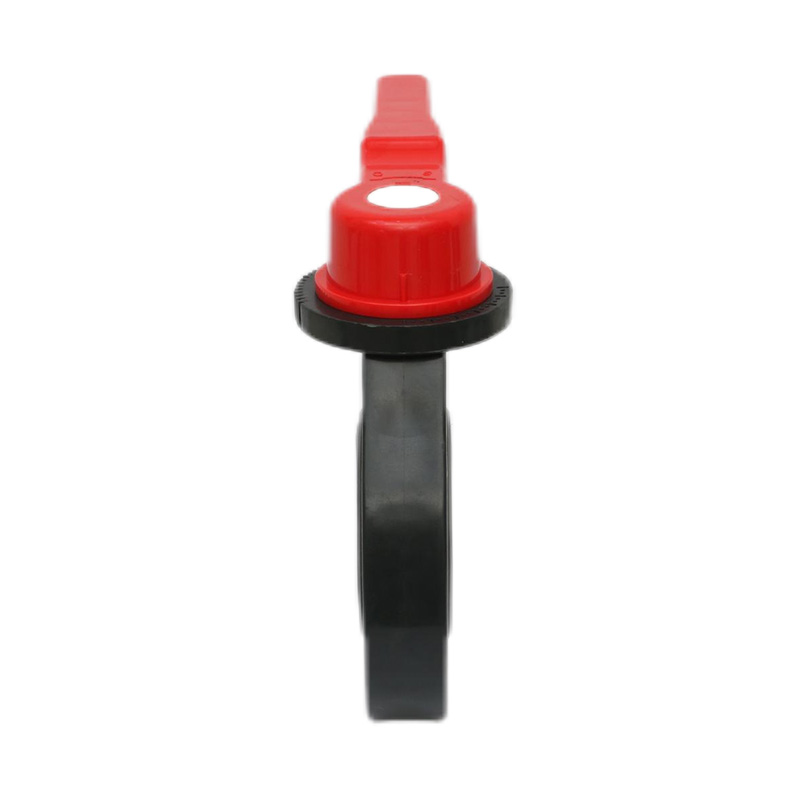

FRPP D71X-10S Hand Wheel Type Butterfly Ventil DN15-200 15A-200A JIS Standard

FRPP-håndhjulspjeldventil, manuell, sentertetning, myk tetning DN15-200, håndtaksventil i plast for industri og bolig, JIS-standard
Strømkilde: Manual
Tilkoblingstype: Wafer
Struktur: Senterpakning
Forseglingstype: Tvunget forsegling
Stamme: Standard
Trykkklasse: 1,0Mpa(10bar)
Arbeidstemperatur: -20~120°C
Tetningsoverflatemateriale: Myk forsegling
Bruksområde: Industriell bruk, vannindustribruk
Stammateriale: stål, rustfritt stål
Merke: KXPV
Spesifikasjon: DN15-200
Opprinnelse: Zhejiang, Ningbo

Produktets strukturelle egenskaper
1. Ventilen er kompakt og lett, enkel å demontere og vedlikeholde, og kan installeres i alle posisjoner.
2. Enkel og kompakt struktur med lavt dreiemoment, som tillater rask 90° rotasjon for rask åpning.
3.Lineære strømningsegenskaper med utmerket reguleringsytelse
App temperatur bundet liste

Materialeeee Middels temperatur℃ Materialeeee Middels temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Del Material Tabell

Nei.

Navn

Materialeeee

1

Håndtakshode

Legeringsmateriale

2

Sekskantmutter

Stål, rustfritt stål

3

Håndtak

Legeringsmateriale

4

Stem

Stål, rustfritt stål

5

Vår

Stål

6

Juster posisjoneringsplaten

Legeringsmateriale

7

Pin

Stål

8

Lokaliseringsstang

Legeringsmateriale

9

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tetningsgummi

EPDM, FPM

11

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Håndtak Butterfly Ventil Montering Detaljtegning

Del Material Tabell

NEI.

Navn på deler

Material

Antall.

1

Håndtak

Legeringsmateriale

1

2

Lokaliseringsstang

Legeringsmateriale

1

3

Posisjoneringsplate

Legeringsmateriale

1

4

Nøttekopp

FRPP

4

5

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tetningsgummi

EPDM, FPM

1

8

Stem

Stål, rustfritt stål

1

9

Pin

Stål

1

Dimensjonsliste

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
