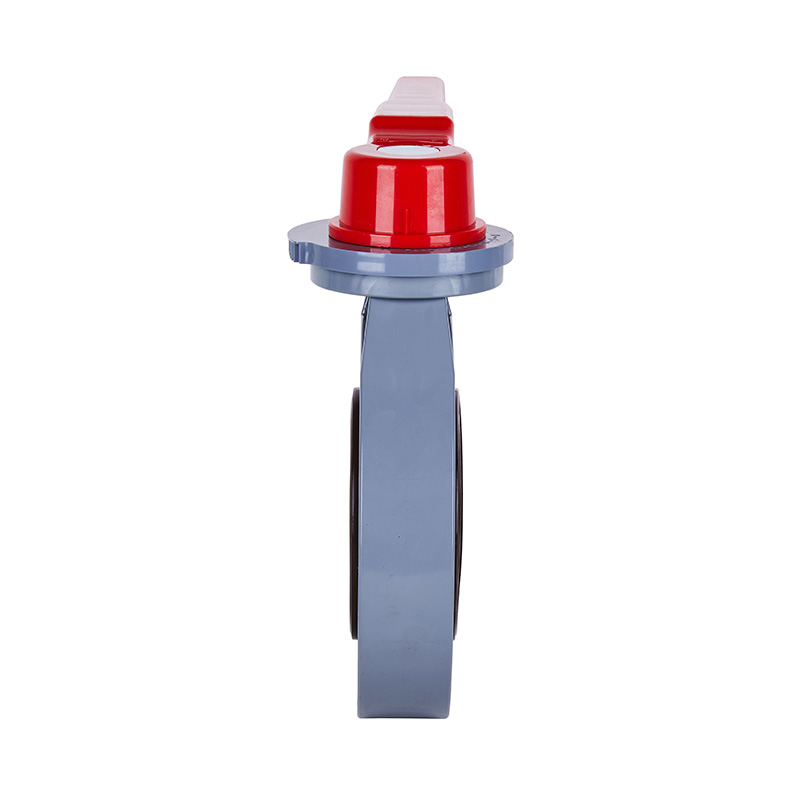

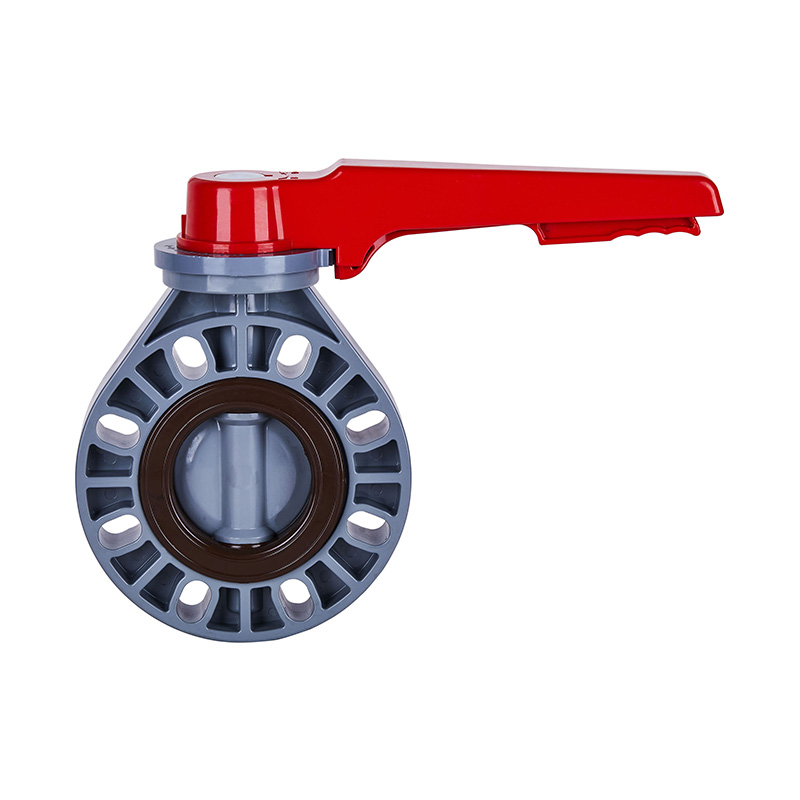

PVC-C D71X-10V Håndtak spjeldventil DN15-200 15A-200A JIS Standard

Egendefinert ny PVC-C manuell spjeldventil med aksel DN15-200, grå, DIN JIS ANSI Standard, 4-tommers flensende plastventil, JIS Standard
Merkenavn: KXPV
Modell: D71X-10V
Søknad: Generelt
Materiale: Plast
Farge: grå, svart, rød
Middels temperatur: Høy, Middels
Trykk: Middels
Strømkilde: Manual
Medium: Syre
Portstørrelse: DN15-200
Struktur: Sommerfugl
Kroppsmateriale: PVC-C
Tilkobling: Flensende ende
Standard: GB/T27725
Bruk: Industriell
Arbeidstemperatur: -20~95°C
Leveringstid: 7 dager
Minimum bestillingsantall: 1 stk

Trykkklasse: 1,0Mpa(10bar)

Produktets strukturelle egenskaper
1. Ventilen er kompakt og lett, enkel å demontere og vedlikeholde, og kan installeres i alle posisjoner.
2. Enkel og kompakt struktur med lavt dreiemoment, som tillater rask 90° rotasjon for rask åpning.
3.Lineære strømningsegenskaper med utmerket reguleringsytelse
App temperatur bundet liste

Materialeeee Middels temperatur℃ Materialeeee Middels temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Delmaterialetabell

Nei.

Navn

Materialeeee

1

Håndtakshode

Legeringsmateriale

2

Sekskantmutter

Stål, rustfritt stål

3

Håndtak

Legeringsmateriale

4

Stem

Stål, rustfritt stål

5

Vår

Stål

6

Juster posisjoneringsplaten

Legeringsmateriale

7

Pin

Stål

8

Lokaliseringsstang

Legeringsmateriale

9

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tetningsgummi

EPDM, FPM

11

plate

FRPP,PVDF,PVC-C,PVC-U,PPH

Håndtak Butterfly Ventil Montering Detaljtegning

Delmaterialetabell

NEI.

Navn på deler

Material

Antall.

1

Håndtak

Legeringsmateriale

1

2

Lokaliseringsstang

Legeringsmateriale

1

3

Posisjoneringsplate

Legeringsmateriale

1

4

Nøttekopp

FRPP

4

5

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

plate

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tetningsgummi

EPDM, FPM

1

8

Stem

Stål, rustfritt stål

1

9

Pin

Stål

1

Dimensjonsliste

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
