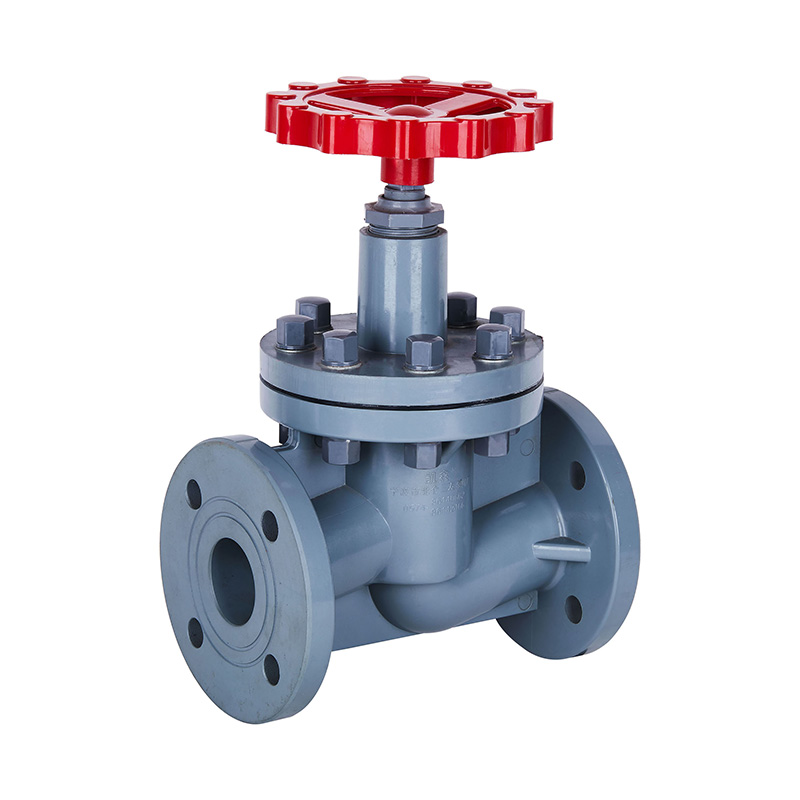

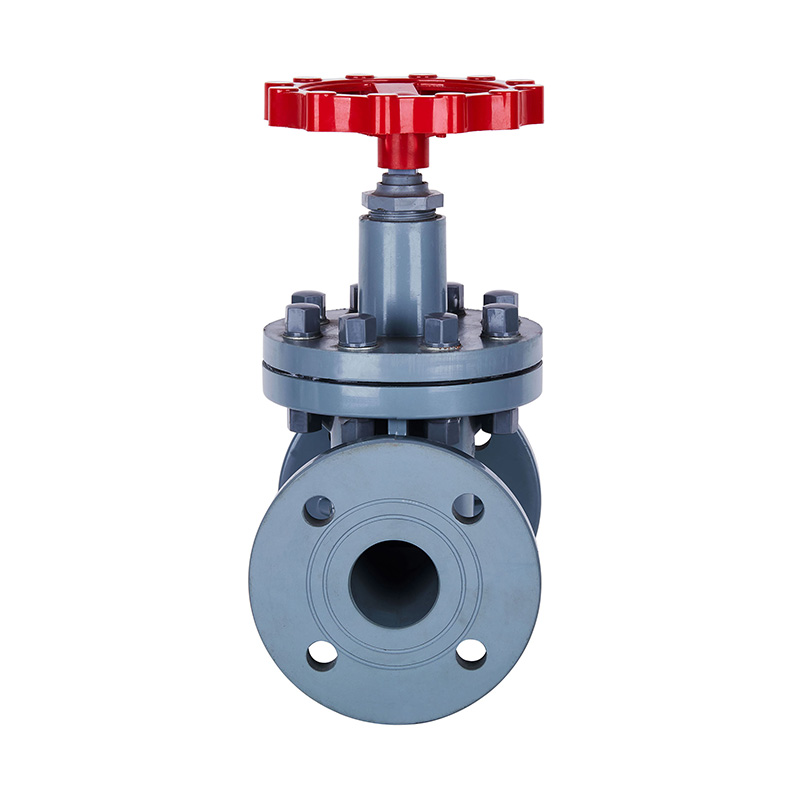

CPVC Flenstype Globeventil rett gjennom høytemperatur DN15-DN100 plastventil for kjemisk og industriell bruk
Modell nr.: J11F-10S
Materiale: Plast
Tilkoblingsform: Flens
Kjøremodus: Manuell
Nominelt trykk: 10 kg
Kanal: Rett gjennom type
Struktur: Fast kuleventil
Type: Fast kuleventil
Funksjon: Bypass-ventil
Temperatur: Høy temperatur
Bruksområde: Industriell bruk, vannindustri, husholdningsbruk
Varemerke: KXPV
Spesifikasjon: DN15-DN100
Opprinnelse: Beilun Ningbo Kina
HS-kode: 8481804090
| De viktigste strukturelle funksjonene |
1. Plastkroppen har utmerket korrosjonsbestandighet, kjemisk motstand og slitestyrke.
2. Kompakt design, høy kvalitet og rimelig.
3. Gi flytjustering.
| Del Materiale Tabell |
| Ingen. | Navn | Material |
| 1 | Håndhjul | Legeringsmateriale |
| 2 | Tetningsmutter | FRPP,PVDF,CPVC,UPVC,PPH |
| 3 | Åkforsegling | PTFE |
| 4 | Kappemutter | FRPP |
| 5 | Sekskantmuttere | Stål |
| 6 | Fylling plece | Stål |
| 7 | Panser | FRPP,PVDF,CPVC,UPVC,PPH |
| 8 | Dobbelthodet stud | Stål |
| 9 | Stilk | Stål Plast |
| 10 | Capping | FRPP,PVDF,CPVC,UPVC,PPH |
| 11 | Kropp | FRPP,PVDF,CPVC,UPVC,PPH |
| 12 | Gummi skive | EPDM, FPM |
| 13 | Sekskantmuttere | Stål |
| 14 | Kappemutter | FRPP |

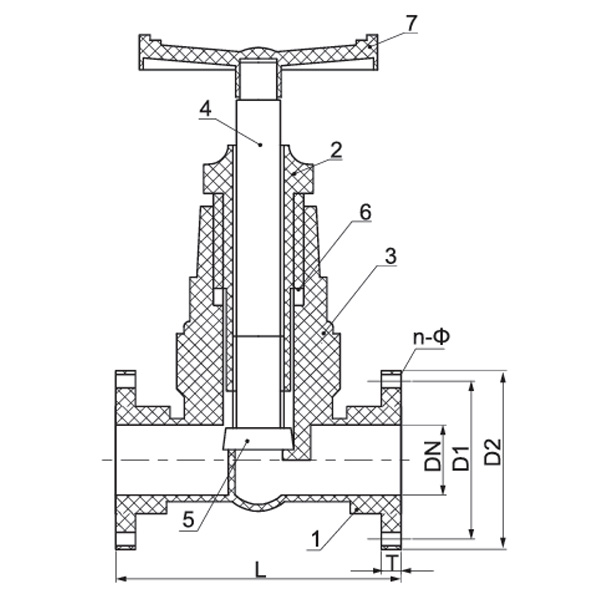

Flenstype Globeventilmontering Detaljtegning
| Dimensjonsliste |
| DN (mm) | D1 | D2 | H | L | T | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | |||||
| 15(1/2") | 105 | 65 | 70 | 2.38 | 220 | 154 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 220 | 154 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 |
| 25 (1") | 115 | 85 | 90 | 3.13 | 220 | 160 | 20 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4") | 135 | 100 | 100 | 3.45 | 250 | 185 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2") | 150 | 110 | 105 | 3.88 | 275 | 200 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 165 | 125 | 120 | 4.74 | 350 | 230 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 185 | 145 | 140 | 5.49 | 390 | 295 | 24 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 200 | 160 | 150 | 6 | 400 | 310 | 25 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 220 | 180 | 175 | 7.5 | 410 | 350 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 430 | 400 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ223 |
| 150 (6") | 285 | 240 | 240 | 9.51 | 480 | 480 | 33 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| Sted: | Kina |
| Forretningstype: | Produsent, eksportør |
| Merker: | |
| Sertifikat: | |
| Modell: | |
| Betalings- og leveringsbetingelser: | |
| Minimum bestillingsantall: | |
| Pris: | Konsultasjon |
| Pakkedetaljer: | |
| Leveringstid: | |
| Betalingsmåte: |
En profesjonell produsent med kvalitetsprodukter, rimelig pris og gode tjenester.
